LINITHERM PGV
FLACHDACH

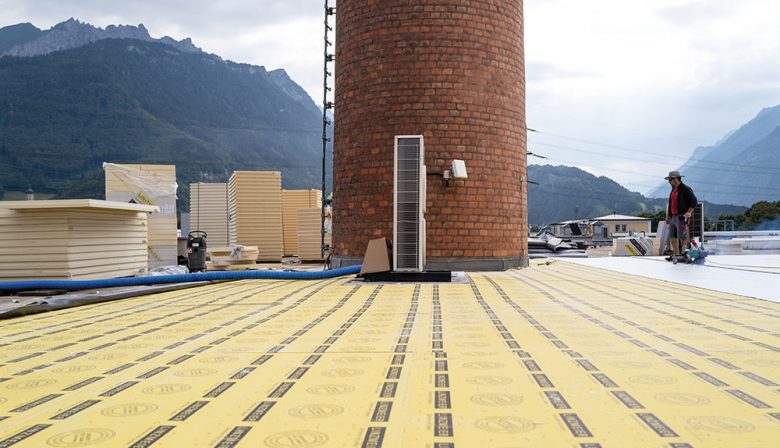

LINITHERM PGV – Die Dämmung von hoch beanspruchten Flach-, Terrassen- und Gründächern
LINITHERM PGV hält selbst hohen Temperaturschwankungen von -30 °C im Winter bis +90 °C im Sommer stand. Kurzfristig sind sie bis zu +250 °C temperaturbeständig. Das Aufschweißen von Abdichtungslagen ist daher problemlos möglich. LINITHERM Flachdach-Dämmplatten sind leicht und verarbeitungsfreundlich.
ALLE FAKTEN AUF EINEN BLICK
Ihre Vorteile mit LINITHERM PGV Flachdach
- Geringe Aufbauhöhe
- Leicht und handlich
- Hohe Druckfestigkeit
- Formstabil und maßhaltig
- Feuchtigkeitsunempfindlich
LINITHERM PGV
< 80 mm PH 21400010
Dämmkern
PU-Hartschaum n. DIN EN 13165, Brandverhalten Klasse E n. DIN EN 13501-1, B2 n. DIN 4102-1,
Anwendungstyp DAA dh, DEO dh, WZ, beidseitig mit Mineralvlies kaschiert
Kantenverbindung

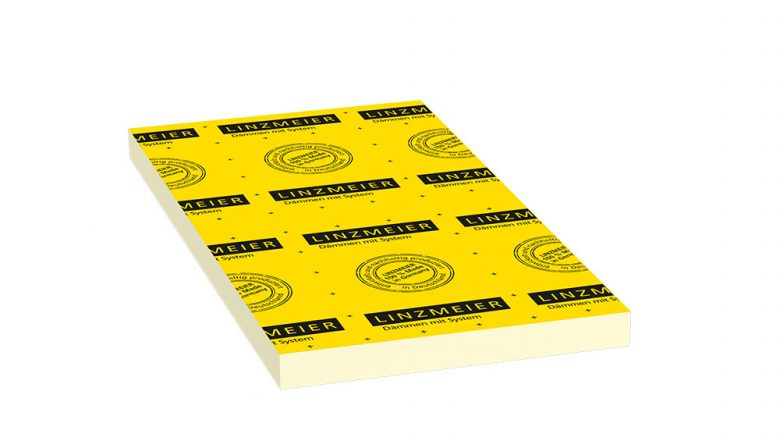

Dicke 20 – 40 mm: ringsum stumpf geschnitten

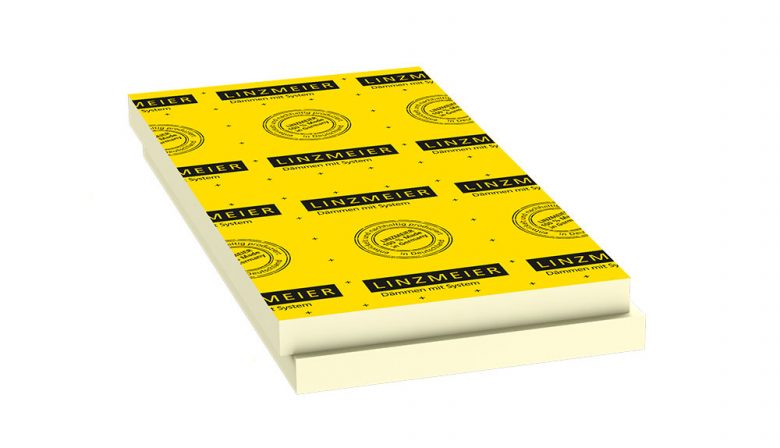

Dicke 50 – 100 mm: ringsum stumpf geschnitten oder mit Stufenfalz
Dicke 120 – 200 mm: ringsum mit Stufenfalz
Außenmaß
1200 × 600 mm (= Berechnungsmaß) (Deckmaß mit Stufenfalz 2 cm kleiner)
Dicke mm
gesamt
Paketinhalt
Stück
Paletteninhalt
Stück
PU λD W/(mK)
n. DIN EN 13165
PU λB W/(mK)
n. DIN 4108-4
U-Wert**
[W/(m2K)]
20
25
18,00
250
180,0
0,028
0,029
1,21
30
16
11,52
160
115,2
0,028
0,029
0,85
40
12
8,64
120
86,4
0,028
0,029
0,66
50
10
7,20
100
72,0
0,028
0,029
0,54
60
8
5,76
80
57,6
0,028
0,029
0,45
≥ 80 mm PH 21500010
80
6
4,32
60
43,2
0,026
0,027
0,32
100
5
3,60
50
36,0
0,026
0,027
0,26
120
4
2,88
40
28,8
0,025
0,026
0,21
140
3
2,16
36
25,9
0,025
0,026
0,18
160
3
2,16
30
21,6
0,025
0,026
0,16
180 *LZ
2
1,44
28
20,2
0,025
0,026
0,14
20 *LZ
2
1,44
24
17,3
0,025
0,026
0,13
Weitere Dicken auf Anfrage / Lieferung jeweils ganze Pakete.
** Im Wärmedurchgangskoeffizienten U sind die Wärmeübergangswiderstände nach DIN EN ISO 6946 Rsi = 0,1 [m²K / W] und Rse = 0,04 [m²K / W] enthalten.
Dicke mm
gesamt
20
Paketinhalt
Stück
25
18,00
Paletteninhalt
Stück
250
180,0
PU λD W/(mK)
n. DIN EN 13165
0,028
PU λB W/(mK)
n. DIN 4108-4
0,029
U-Wert**
[W/(m2K)]
1,21
Dicke mm
gesamt
30
Paketinhalt
Stück
16
11,52
Paletteninhalt
Stück
160
115,2
PU λD W/(mK)
n. DIN EN 13165
0,028
PU λB W/(mK)
n. DIN 4108-4
0,029
U-Wert**
[W/(m2K)]
0,85
Dicke mm
gesamt
40
Paketinhalt
Stück
12
8,64
Paletteninhalt
Stück
120
86,4
PU λD W/(mK)
n. DIN EN 13165
0,028
PU λB W/(mK)
n. DIN 4108-4
0,029
U-Wert**
[W/(m2K)]
0,66
Dicke mm
gesamt
50
Paketinhalt
Stück
10
7,20
Paletteninhalt
Stück
100
72,0
PU λD W/(mK)
n. DIN EN 13165
0,028
PU λB W/(mK)
n. DIN 4108-4
0,029
U-Wert**
[W/(m2K)]
0,54
Dicke mm
gesamt
60
Paketinhalt
Stück
8
5,76
Paletteninhalt
Stück
80
57,6
PU λD W/(mK)
n. DIN EN 13165
0,028
PU λB W/(mK)
n. DIN 4108-4
0,029
U-Wert**
[W/(m2K)]
0,45
≥ 80 mm PH 21500010
Dicke mm
gesamt
80
Paketinhalt
Stück
6
4,32
Paletteninhalt
Stück
60
43,2
PU λD W/(mK)
n. DIN EN 13165
0,026
PU λB W/(mK)
n. DIN 4108-4
0,027
U-Wert**
[W/(m2K)]
0,32
Dicke mm
gesamt
100
Paketinhalt
Stück
5
3,60
Paletteninhalt
Stück
50
36,0
PU λD W/(mK)
n. DIN EN 13165
0,026
PU λB W/(mK)
n. DIN 4108-4
0,027
U-Wert**
[W/(m2K)]
0,26
Dicke mm
gesamt
120
Paketinhalt
Stück
4
2,88
Paletteninhalt
Stück
40
28,8
PU λD W/(mK)
n. DIN EN 13165
0,025
PU λB W/(mK)
n. DIN 4108-4
0,026
U-Wert**
[W/(m2K)]
0,21
Dicke mm
gesamt
140
Paketinhalt
Stück
3
2,16
Paletteninhalt
Stück
36
25,9
PU λD W/(mK)
n. DIN EN 13165
0,025
PU λB W/(mK)
n. DIN 4108-4
0,026
U-Wert**
[W/(m2K)]
0,18
Dicke mm
gesamt
160
Paketinhalt
Stück
3
2,16
Paletteninhalt
Stück
30
21,6
PU λD W/(mK)
n. DIN EN 13165
0,025
PU λB W/(mK)
n. DIN 4108-4
0,026
U-Wert**
[W/(m2K)]
0,16
Dicke mm
gesamt
180 *LZ
Paketinhalt
Stück
2
1,44
Paletteninhalt
Stück
28
20,2
PU λD W/(mK)
n. DIN EN 13165
0,025
PU λB W/(mK)
n. DIN 4108-4
0,026
U-Wert**
[W/(m2K)]
0,14
Dicke mm
gesamt
200 *LZ
Paketinhalt
Stück
2
1,44
Paletteninhalt
Stück
24
17,3
PU λD W/(mK)
n. DIN EN 13165
0,025
PU λB W/(mK)
n. DIN 4108-4
0,026
U-Wert**
[W/(m2K)]
0,13
