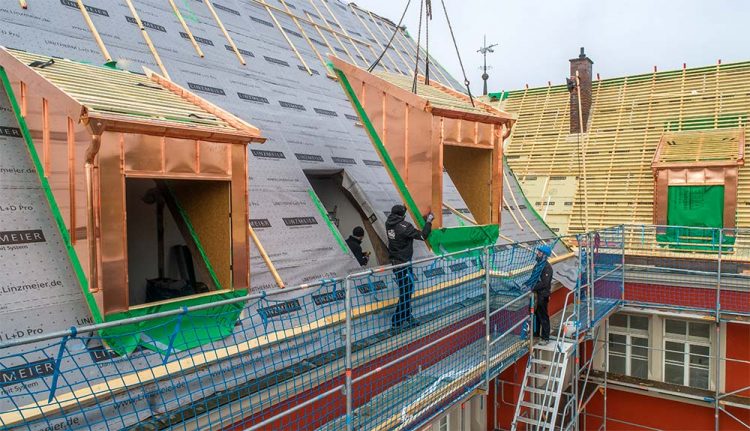

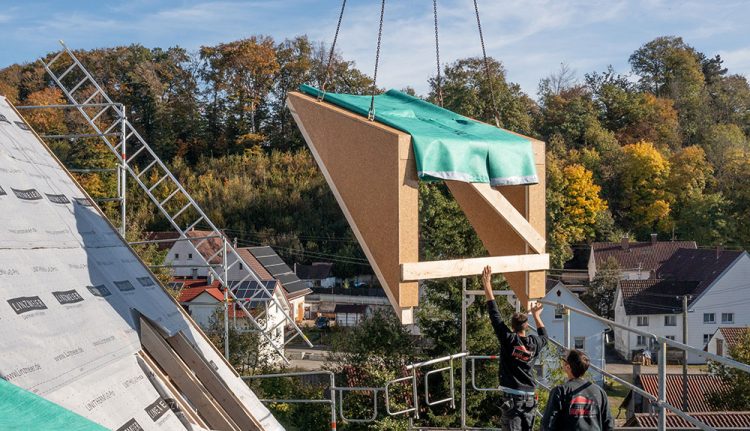

GBS Gaubenbausystem – Hohe Vorfertigung sichert schnelle und einfache Montage
ALLE FAKTEN AUF EINEN BLICK
Ihre Vorteile mit GBS
- Kurze Bauzeit durch hohe Vorfertigung
- Raumgewinn durch schlanken Wandaufbau
- Maßgeschneiderte vorgefertigte Bauelemente
- Planungsfreiheit innen und außen
- Harmoniert mit jedem anderen Baustoff

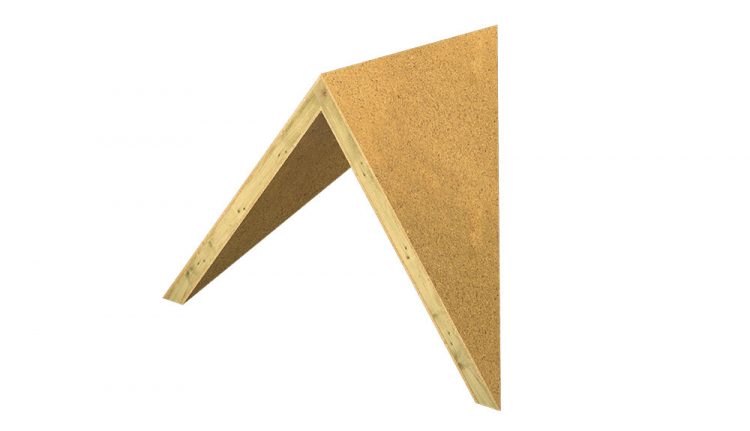

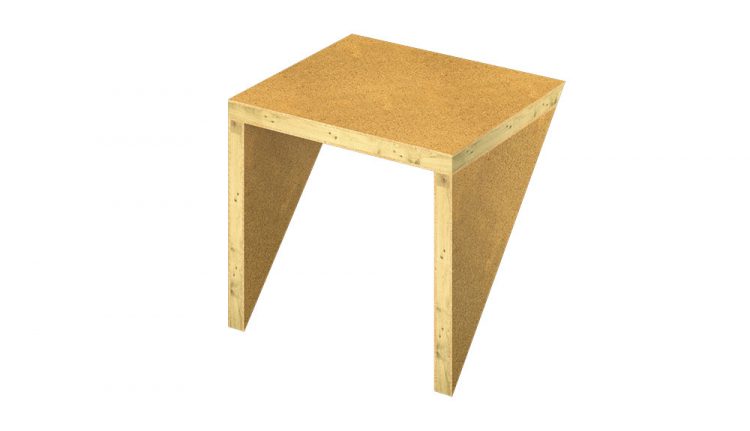

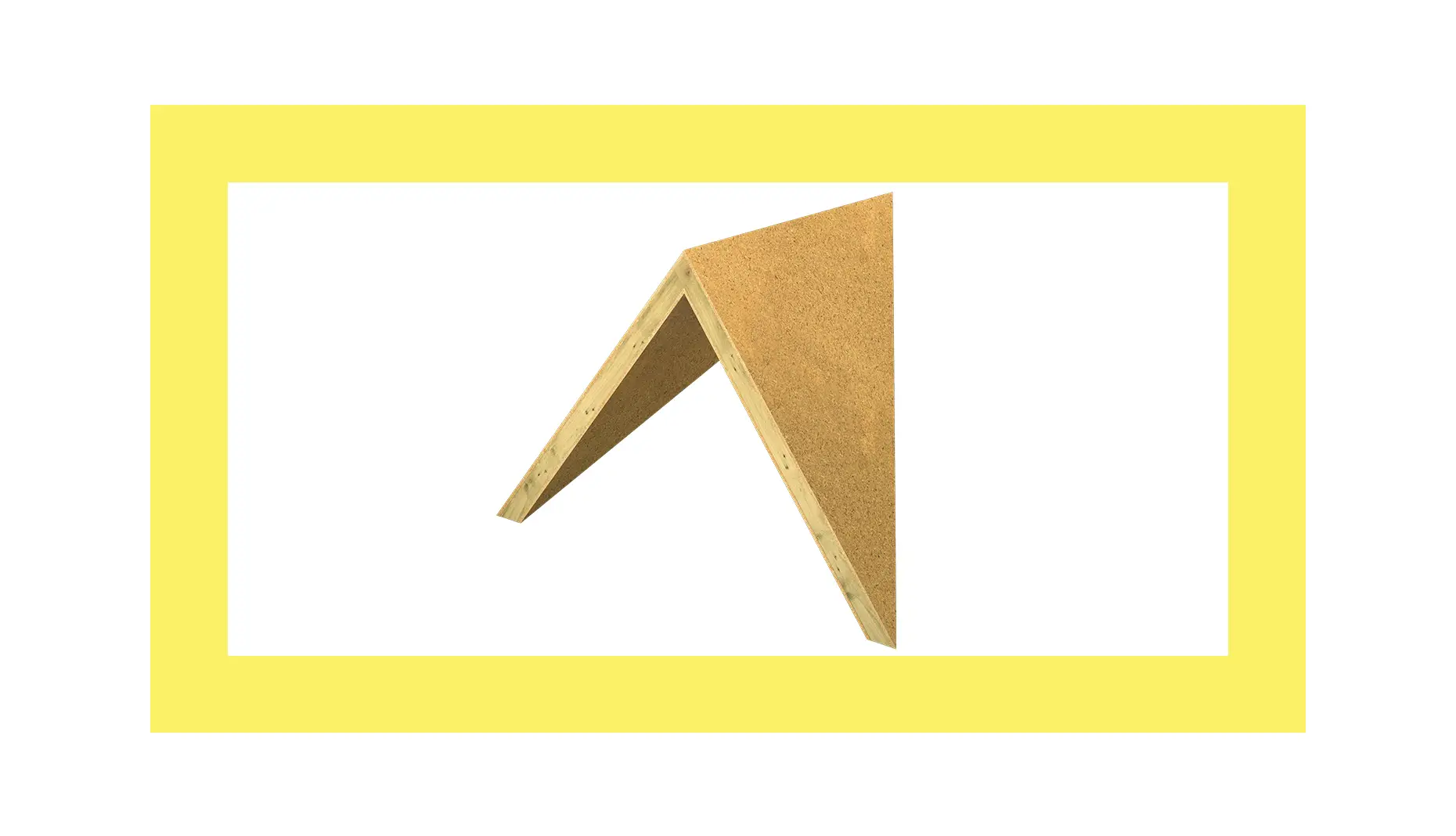

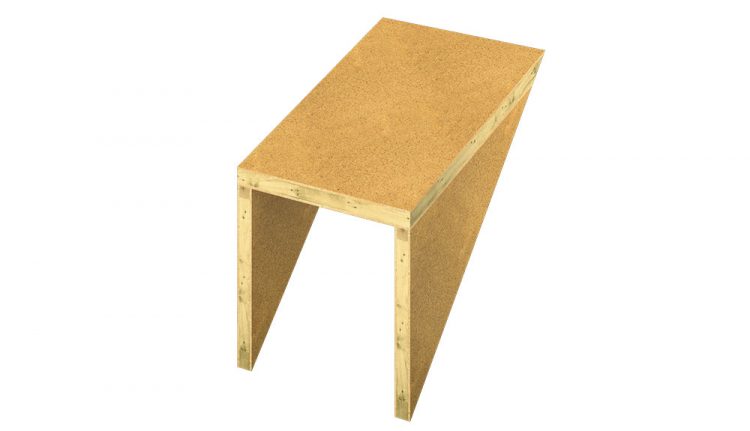

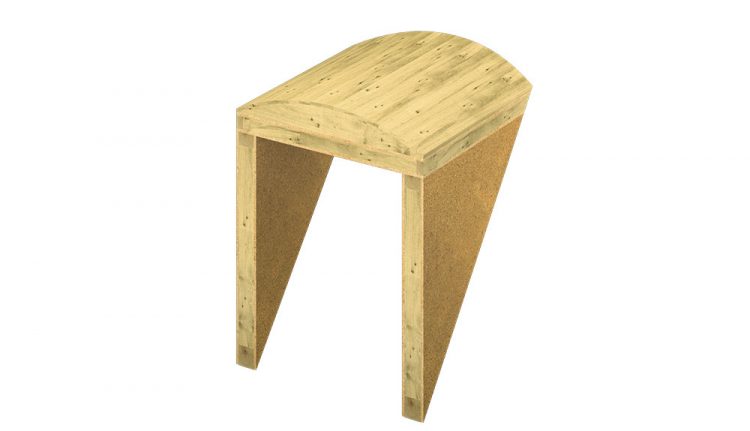

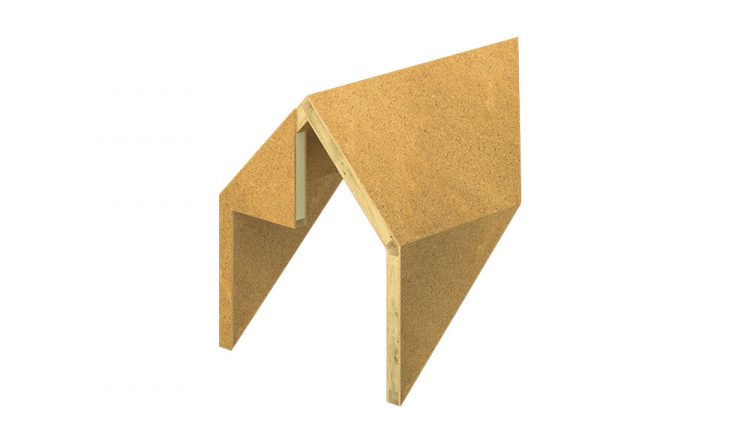

GBS Gaubenbausystem Bausatz
PH 31
Dämmkern
PU-Hartschaum nach DIN EN 13165, Brandverhalten Klasse E nach DIN 13501-1 bzw. B2 nach DIN 4102-1, Anwendungstyp DZ, WH, beidseitig mit Mineralvlies kaschiert
Deckschichten
Innen und außen Holzwerkstoffplatte P5, Stärke 22 mm
Bitte beachten
Nach Bausatzplan werkseitig vorkonfektionierte Einzelteile inkl. Konstruktionselemente aus Holz
Elementstärken mm
Dicke PU
λD W/(mK)
n. DIN EN 13165
λB W/(mK)
n. DIN 4108-4
144
100
0,026
0,027
164
120
0,025
0,026
184
140
0,025
0,026
204
160
0,025
0,026
Elementstärken mm
144
Dicke PU
100
λD W/(mK)
n. DIN EN 13165
0,026
λB W/(mK)
n. DIN 4108-4
0,027
Elementstärken mm
164
Dicke PU
120
λD W/(mK)
n. DIN EN 13165
0,025
λB W/(mK)
n. DIN 4108-4
0,026
Elementstärken mm
184
Dicke PU
140
λD W/(mK)
n. DIN EN 13165
0,025
λB W/(mK)
n. DIN 4108-4
0,026
Elementstärken mm
204
Dicke PU
160
λD W/(mK)
n. DIN EN 13165
0,025
λB W/(mK)
n. DIN 4108-4
0,026
GBS M Gaubenbausystem Bausatz
PH 31
Mit integrierter Schalldämmplatte, Stärke 40 mm, zur Verbesserung der Schalldämmeigenschaften
Elementstärken mm
Dicke PU
λD W/(mK)
n. DIN EN 13165
λB W/(mK)
n. DIN 4108-4
164
80
0,026
0,027
184
100
0,025
0,026
204
120
0,025
0,026
Weitere Ausführungen und Deckschichten auf Anfrage lieferbar.
Elementstärken mm
164
Dicke PU
80
λD W/(mK)
n. DIN EN 13165
0,026
λB W/(mK)
n. DIN 4108-4
0,027
Elementstärken mm
184
Dicke PU
100
λD W/(mK)
n. DIN EN 13165
0,025
λB W/(mK)
n. DIN 4108-4
0,026
Elementstärken mm
204
Dicke PU
120
λD W/(mK)
n. DIN EN 13165
0,025
λB W/(mK)
n. DIN 4108-4
0,026
Weitere Ausführungen und Deckschichten auf Anfrage lieferbar.
